KWD工业联轴节

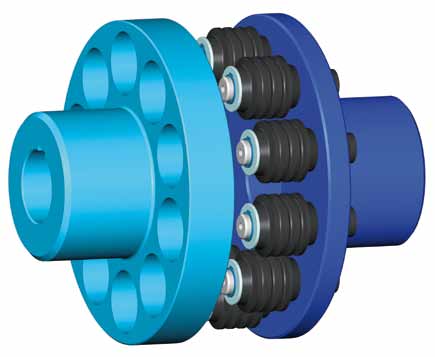

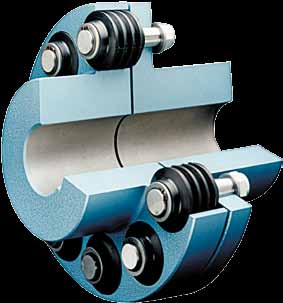

弹性柱销联轴器是一种正锁紧、扭转弹性的挠性联轴器，带橡胶弹性传动元件，具备失效安全性与可插拔性。缓冲材料与缓冲几何结构在弹性与回弹作用之间取得最佳平衡，并具有良好的阻尼性能。联轴器具有渐进弹簧特性；缓冲器与螺栓可与早期型号互换。工作温度范围为 -40 °C（灰铸铁结构为 -25 °C）至 +100 °C（视缓冲材料而定，短时可达 +120 °C）。

技术特性

• 扭矩范围 4 – 40,000 Nm（21 种规格）

• 驱动侧与从动侧可任意分配；因装配原因，柱销联轴器周向间隙较小

• 缓冲块材料为 NR-SBR（肖氏 A 硬度 75）；联轴器零部件为钢

• 柱销与缓冲部件的材料选择取决于转速：低速可用灰铸铁，高速需采用钢制方案；还可提供焊接结构

• 缓冲块与螺栓可互换，便于维护

设计类型

• 设计 A / B —— 标准设计（A 水平安装，B 垂直安装）

• 设计 P —— 带制动轮

• 设计 S1 —— 带制动盘

• 设计 S2 —— 带径向可拆卸制动盘

• 设计 H —— 带中间轴

• 特殊设计：轴向间隙限制、安全元件、防爆环境（II 2G IIB T5 / II 2D 90 °C）、符合 KWN 22009 的弹性柱销联轴器、电气绝缘、预紧无间隙、静止状态下可切换、柱销可液压拆卸、低温版本等

选型

联轴器按 DIN 740 第 2 部分选型，确保任何工况下的应力不超过许可值：额定扭矩 TKN ≥ TN·st·sa，最大扭矩 TKmax ≥ Tmax·st·sa。温度系数 st 考虑更高环境温度下缓冲件弹性的下降；启动系数 sa 考虑启动与制动扭矩冲击频率带来的附加应力。若联轴器承受振动扭矩，或存在扭矩冲击与主、从动端之间的高转动惯量，应采用更精确的计算方法。

典型应用

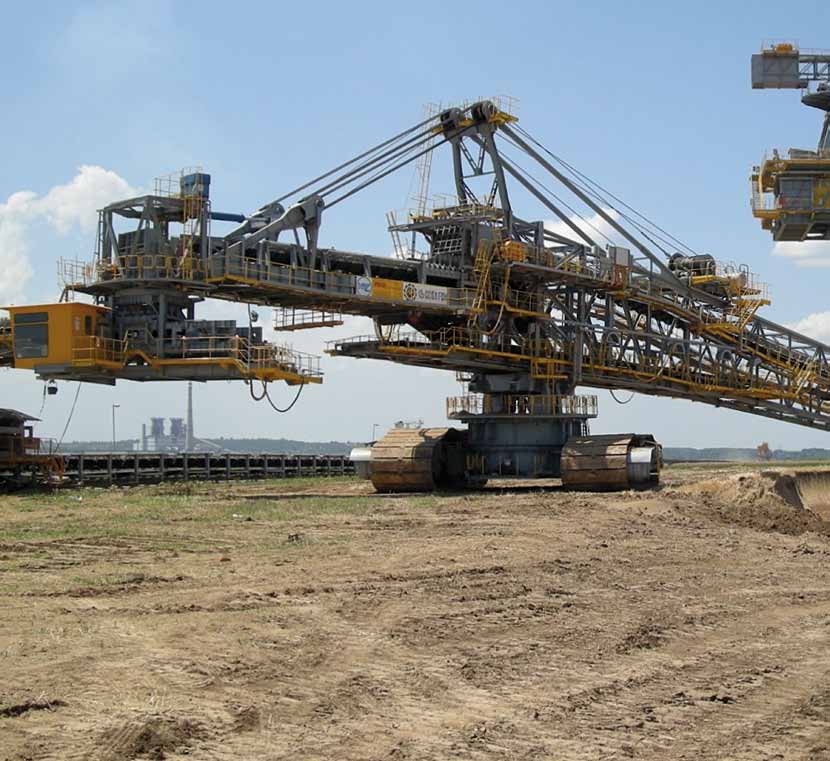

矿物输送、输送机械、起重与挖掘设备以及通用机械传动等。
