KWD工业联轴节

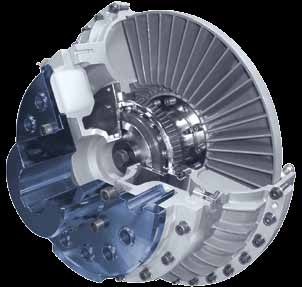

液力耦合器属于液力（流体）传动装置。功率传递依据 Föttinger 原理由工作液体的质量力完成：泵轮吸收驱动端的机械功率并提高循环工作液体的能量，涡轮则从工作液体中获取能量并输出机械功率；两轮之间不存在任何机械连接。为传递功率所必需的滑差会产生少量功率损失，并转化为热量。标准设计的环境温度范围为 -25 至 +40 °C（其他温度范围可定制）。

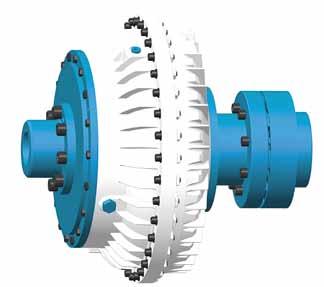

液力耦合器（恒充型）TK-N 系列可配套挠性联轴器、制动鼓、制动盘及皮带轮使用。

技术特点

• 功率传递无磨损

• 有载或空载状态下均可平稳、无冲击启动

• 启动电流快速衰减且数值较低，减轻电网负担

• 多机驱动时的负载均衡

• 有效隔离振动系统

• 对冲击、振动与载荷变化具有阻尼作用

• 通过内置易熔塞或机械/电子式停机装置实现热过载保护

结构类型

• A —— 带延迟腔

• AV —— 带加大的延迟腔

• AVZ —— 带加大的延迟腔及附加腔

• AD —— 带两个液力单元

• PO / P / PV / PVZ / PD —— 在 AO/A/AV/AVZ/AD 基础上配制动鼓（DIN 15431）

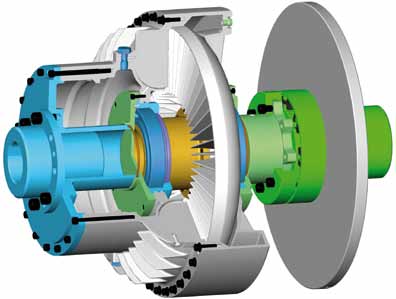

• SO / S / SV / SVZ / SD —— 在 AO/A/AV/AVZ/AD 基础上配制动盘（DIN 15432）

• GMK —— 两侧均为全钢联轴节

• KO / K / KV / KVZ —— 带传动轮（皮带轮）

• MEM / MRM —— 电机轴安装型；MRM 可在不移动驱动与从动设备的情况下径向拆卸

主要参数

• 恒充型液力耦合器，公称尺寸 274 – 1,000

• 适用功率范围：最高 1,750 kW

• 可双向旋转；安装于电机轴/齿轮箱轴，由外轮驱动时可优化循环回路、提高热稳定性，且温度监测信号清晰

• 动平衡：标准平衡品质 Q 6.3 @ 1,500 rpm（VDI 2060，双面）

• 工作液体：40 °C 运动粘度 27 – 60 cSt，20 °C 密度 0.85 – 0.91 g/cm³，闪点 ≥ 170 °C，凝点 ≤ -25 °C，含水 ≤ 0.1 %，低起泡倾向；也可使用水-乙二醇混合液（轴承需附加密封结构）

典型应用

• 大惯量质量的加速启动：磨机、离心机、搅拌机、风机、木工机械、筛分设备、球磨机、索道及工具机械

• 高破断扭矩下的启动：搅拌机、输送机、破碎机、离心机与泵

• 大型移动设备的软启动与调整作业

• 可靠的过载保护：挖泥船、破碎机、斗轮挖掘机等

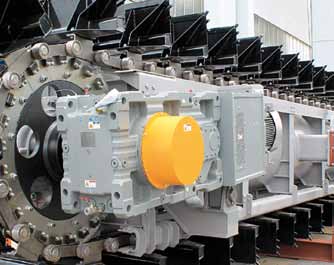

• 移动式破碎站、带式输送机、长距离输送、刮板输送机、圆管输送机

供货范围与可选附件

• 供货含：弹性爪型联轴器 ELKU-N（公称尺寸 274 – 500）或弹性套装联轴器（560 – 1,000）、已装 配的标准易熔塞（145 °C）、自公称尺寸 560 起的可更换标准喷嘴组、紧固件（六角螺栓、垫片与弹簧垫圈，散件供货）

• 可选附件：内衬套（适配不同轴径与轴长）、防护罩、易熔塞备件（可选不同反应温度）、电子式/机械式热停机装置、适配喷嘴组、油液灌装、轴上装拆工具
